אנו הנציגים של חברת AMPCO METAL המייצרת סגסוגות נחושת לשימוש ביישומים הדורשים שילוב של קושי גבוה עם הולכת חום טובה (לדוגמה: אינסרטים לתבניות פלסטיק, אלקטרודות לריתוכי נקודה)
בריליום קופר (Beryllium Copper) – הפתרון לשילוב של קושי גבוה והולכת חום מצוינת
בריליום קופר הוא נתך נחושת ייחודי המיועד ליישומים תעשייתיים הדורשים שילוב מנצח של קושי גבוה במיוחד יחד עם הולכת חום וחשמל מעולה. נתכים אלו (כמו AMPCOLOY® 95 המכיל 0.5% בריליום, או AMPCOLOY® 83 המכיל 2% בריליום) מתאימים לעבודה מאומצת בסביבות מורכבות ודורשניות. הם משמשים באופן נרחב לייצור אינסרטים לתבניות פלסטיק, אלקטרודות לריתוכי נקודה, חלקים אלקטרוניים, ומוטות חליצה בתבניות הזרקת אלומיניום. בנוסף, בזכות תכונת ה"אל-ניצוץ" של החומר, סגסוגות הבריליום קופר אידיאליות לייצור כלי עבודה בטיחותיים המיועדים לשימוש בסביבות עבודה נפיצות.
Extrusions

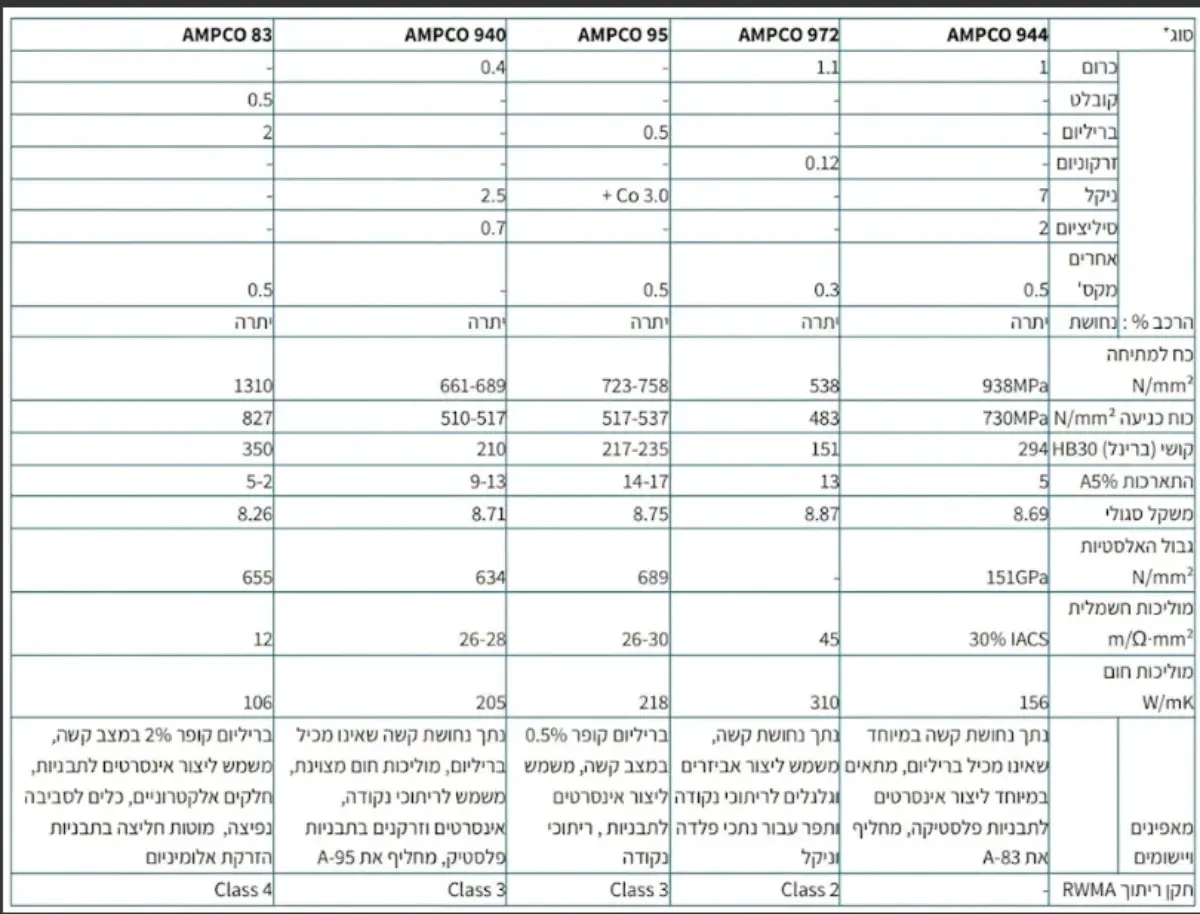

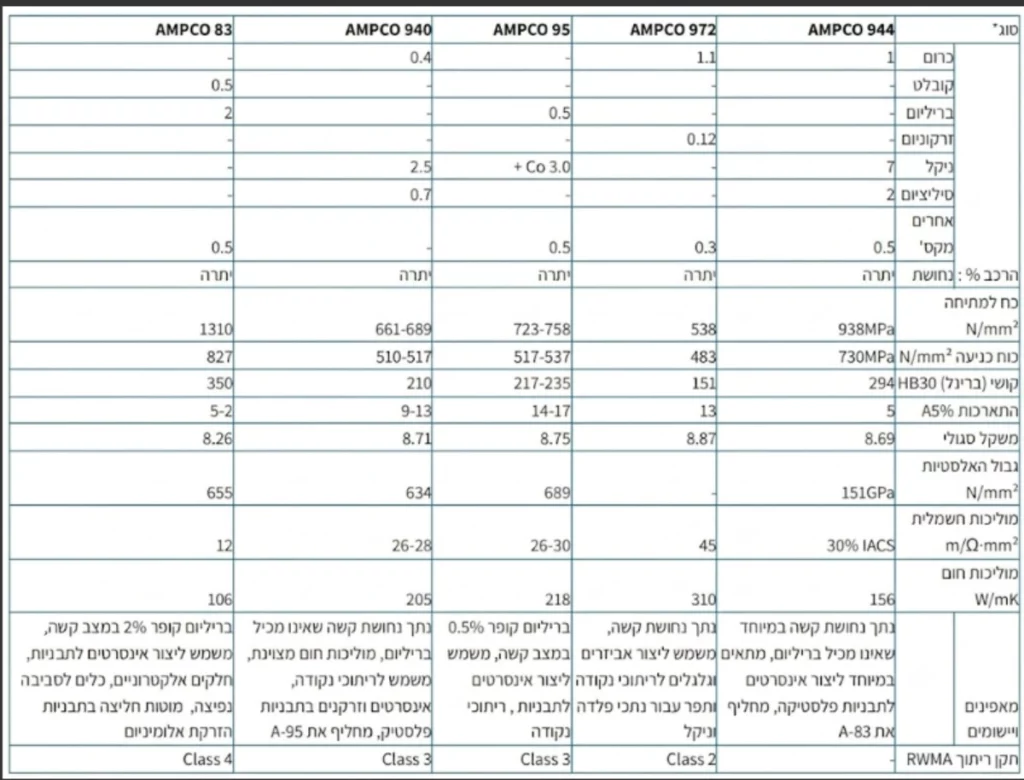

| סוג | יחידה מידה | AMPCOLOY® 972 |
AMPCOLOY® 940 |
AMPCOLOY® 95 |
AMPCOLOY® 944 |
AMPCOLOY® 83 |
|
|---|---|---|---|---|---|---|---|
| הרכב | Cr | % | 1.0 | 0.4 | - | 1 | - |
| Co | - | - | 2.0 Cobalt+Nickel |
- | 0.5 Cobalt+Nickel |
||
| Be | - | - | 0.5 | - | 1.9 | ||
| Zr | 0.1 | - | - | - | - | ||
| Ni | - | 2.5 | - | 7 | - | ||
| Si | - | 0.7 | - | 2 | - | ||
| Others Max | 0.2 | - | 0.5 | 0.5 | 0.5 | ||
| Cu | יתרה | יתרה | יתרה | 90 | יתרה | ||
| כח למתיחה Rm | MPa | 420-520 | 662-689 | 723-850 | 938 | 1250 | |
| כוח כניעה Rm | MPa | 380-466 | 510-517 | 517-600 | 730 | 1000 | |
| התארכות A5 | % | 18-20 | 13 | 10-15 | 5 | 4 | |
| מודול האלסטיות E | GPa | 120 | 131 | 130 | 151 | 131 | |
| קושי ברינל | HBW 10/3000 | 125-152 | 210 | 220-240 | 294 | 380 | |
| קושי רוקוול | 71-81 HRB | 95 HRB | 96-100 HRB | 29 HRC | 40 HRC | ||
| משקל סגולי | g/cm³ | 8.9 | 8.71 | 8.75 | 8.69 | 8.26 | |
| מוליכות חשמלית | m / Ω·mm² | 50 | 28 | 30 | 17.4 | 12.8 | |
| מוליכות חום ב-20°C | W / m K | 320 | 208 | 220 | 156 | 106 | |
| מאפיינים ויישומים |
נתך נחושת קשה, משמש לייצור אביזרים וגלגלים לריתוכי נקודה ותפר עבור נתכי פלדה וניקל | נתך נחושת קשה שאינו מכיל בריליום, מוליכות חום מצוינת, משמש לריתוכי נקודה, אינסרטים וזרקנים בתבניות פלסטיק, מחליף את AMPCOLOY® 95 | בריליום קופר 0.5% במצב קשה, משמש לייצור אינסרטים לתבניות, ריתוכי נקודה | נתך נחושת קשה במיוחד שאינו מכיל בריליום, מתאים במיוחד לייצור אינסרטים לתבניות פלסטיק, מחליף את AMPCOLOY® 83 | בריליום קופר 2% במצב קשה, משמש לייצור אינסרטים לתבניות, חלקים אלקטרוניים, כלים לסביבה נפיצה, מוטות חליצה בתבניות הזרקת אלומיניום | ||
| תקן ריתוך RWMA | Class 2, CuCr1Zr | Class 3 | Class 3 | Class 4 | Class 4 | ||
| תקן CDA | C18150 C18200 C18400 |
- | C17500 C17510 |
- | C17200 | ||
| סוג | יחידה מידה | AMPCOLOY® 972 | |
|---|---|---|---|
| הרכב | Cr | % | 1.0 |
| Co | - | ||
| Be | - | ||
| Zr | 0.1 | ||
| Ni | - | ||
| Si | - | ||
| Others Max | 0.2 | ||
| Cu | יתרה | ||
| כח למתיחה Rm | MPa | 420-520 | |
| כוח כניעה Rm | MPa | 380-466 | |
| התארכות A5 | % | 18-20 | |
| מודול האלסטיות E | GPa | 120 | |
| קושי ברינל | HBW 10/3000 | 125-152 | |
| קושי רוקוול | 71-81 HRB | ||
| משקל סגולי | g/cm³ | 8.9 | |
| מוליכות חשמלית | m / Ω·mm² | 50 | |
| מוליכות חום ב-20°C | W / m K | 320 | |
| מאפיינים ויישומים | נתך נחושת קשה, משמש לייצור אביזרים וגלגלים לריתוכי נקודה ותפר עבור נתכי פלדה וניקל | ||
| תקן ריתוך RWMA | Class 2, CuCr1Zr | ||
| תקן CDA | C18150 C18200 C18400 | ||
| סוג | יחידה מידה | AMPCOLOY® 940 | |
|---|---|---|---|
| הרכב | Cr | % | 0.4 |
| Co | - | ||
| Be | - | ||
| Zr | - | ||
| Ni | 2.5 | ||
| Si | 0.7 | ||
| Others Max | - | ||
| Cu | יתרה | ||
| כח למתיחה Rm | MPa | 662-689 | |
| כוח כניעה Rm | MPa | 510-517 | |
| התארכות A5 | % | 13 | |
| מודול האלסטיות E | GPa | 131 | |
| קושי ברינל | HBW 10/3000 | 210 | |
| קושי רוקוול | 95 HRB | ||
| משקל סגולי | g/cm³ | 8.71 | |
| מוליכות חשמלית | m / Ω·mm² | 28 | |
| מוליכות חום ב-20°C | W / m K | 208 | |
| מאפיינים ויישומים | נתך נחושת קשה שאינו מכיל בריליום, מוליכות חום מצוינת, משמש לריתוכי נקודה, אינסרטים וזרקנים בתבניות פלסטיק, מחליף את AMPCOLOY® 95 | ||
| תקן ריתוך RWMA | Class 3 | ||
| תקן CDA | - | ||
| סוג | יחידה מידה | AMPCOLOY® 95 | |
|---|---|---|---|
| הרכב | Cr | % | - |
| Co | 2.0 Cobalt+Nickel | ||
| Be | 0.5 | ||
| Zr | - | ||
| Ni | - | ||
| Si | - | ||
| Others Max | 0.5 | ||
| Cu | יתרה | ||
| כח למתיחה Rm | MPa | 723-850 | |
| כוח כניעה Rm | MPa | 517-600 | |
| התארכות A5 | % | 10-15 | |
| מודול האלסטיות E | GPa | 130 | |
| קושי ברינל | HBW 10/3000 | 220-240 | |
| קושי רוקוול | 96-100 HRB | ||
| משקל סגולי | g/cm³ | 8.75 | |
| מוליכות חשמלית | m / Ω·mm² | 30 | |
| מוליכות חום ב-20°C | W / m K | 220 | |
| מאפיינים ויישומים | בריליום קופר 0.5% במצב קשה, משמש לייצור אינסרטים לתבניות, ריתוכי נקודה | ||
| תקן ריתוך RWMA | Class 3 | ||
| תקן CDA | C17500 C17510 | ||
| סוג | יחידה מידה | AMPCOLOY® 944 | |
|---|---|---|---|
| הרכב | Cr | % | 1 |
| Co | - | ||
| Be | - | ||
| Zr | - | ||
| Ni | 7 | ||
| Si | 2 | ||
| Others Max | 0.5 | ||
| Cu | 90 | ||
| כח למתיחה Rm | MPa | 938 | |
| כוח כניעה Rm | MPa | 730 | |
| התארכות A5 | % | 5 | |
| מודול האלסטיות E | GPa | 151 | |
| קושי ברינל | HBW 10/3000 | 294 | |
| קושי רוקוול | 29 HRC | ||
| משקל סגולי | g/cm³ | 8.69 | |
| מוליכות חשמלית | m / Ω·mm² | 17.4 | |
| מוליכות חום ב-20°C | W / m K | 156 | |
| מאפיינים ויישומים | נתך נחושת קשה במיוחד שאינו מכיל בריליום, מתאים במיוחד לייצור אינסרטים לתבניות פלסטיק, מחליף את AMPCOLOY® 83 | ||
| תקן ריתוך RWMA | Class 4 | ||
| תקן CDA | - | ||
| סוג | יחידה מידה | AMPCOLOY® 83 | |
|---|---|---|---|
| הרכב | Cr | % | - |
| Co | 0.5 Cobalt+Nickel | ||
| Be | 1.9 | ||
| Zr | - | ||
| Ni | - | ||
| Si | - | ||
| Others Max | 0.5 | ||
| Cu | יתרה | ||
| כח למתיחה Rm | MPa | 1250 | |
| כוח כניעה Rm | MPa | 1000 | |
| התארכות A5 | % | 4 | |
| מודול האלסטיות E | GPa | 131 | |
| קושי ברינל | HBW 10/3000 | 380 | |
| קושי רוקוול | 40 HRC | ||
| משקל סגולי | g/cm³ | 8.26 | |
| מוליכות חשמלית | m / Ω·mm² | 12.8 | |
| מוליכות חום ב-20°C | W / m K | 106 | |
| מאפיינים ויישומים | בריליום קופר 2% במצב קשה, משמש לייצור אינסרטים לתבניות, חלקים אלקטרוניים, כלים לסביבה נפיצה, מוטות חליצה בתבניות הזרקת אלומיניום | ||
| תקן ריתוך RWMA | Class 4 | ||
| תקן CDA | C17200 | ||
Forgings
| סוג | יחידה מידה | AMPCOLOY® 972 |
AMPCOLOY® 940 |
AMPCOLOY® 95 |
AMPCOLOY® 944 |
AMPCOLOY® 83 |
|
|---|---|---|---|---|---|---|---|
| הרכב | Cr | % | 1.0 | - | - | 1 | - |
| Co | - | - | 2.0 Cobalt+Nickel |
- | 0.5 Cobalt+Nickel |
||
| Be | - | - | 0.5 | - | 1.9 | ||
| Zr | 0.1 | - | - | - | - | ||
| Ni | - | 2.5 | - | 7 | - | ||
| Si | - | 0.7 | - | 2 | - | ||
| Others Max | 0.2 | - | 0.5 | 0.5 | 0.5 | ||
| Cu | יתרה | יתרה | יתרה | 90 | יתרה | ||
| כח למתיחה Rm | MPa | 440 | 648 | 703 | 793 | 1140 | |
| כוח כניעה Rm | MPa | 350 | 496 | 496 | 655 | 1000 | |
| התארכות A5 | % | 18 | 11 | 17 | 4 | 5 | |
| מודול האלסטיות E | GPa | 120 | 131 | 130 | 135 | 128 | |
| קושי ברינל | HBW 10/3000 | 135 | 210 | 217 | 270 | 360 | |
| קושי רוקוול | HRC | 75 HRB | 95 HRB | 96 HRB | 28 HRC | 38 HRC | |
| משקל סגולי | g/cm³ | 8.9 | 8.71 | 8.75 | 8.69 | 8.26 | |
| מוליכות חשמלית | m / Ω·mm² | 51 | 28 | 30 | 17.4 | 12.8 | |
| מוליכות חום ב-20°C | W / m K | 320 | 205 | 220 | 156 | 106 | |
| מאפיינים ויישומים |
נתך נחושת קשה, משמש לייצור אביזרים וגלגלים לריתוכי נקודה ותפר עבור נתכי פלדה וניקל | נתך נחושת קשה שאינו מכיל בריליום, מוליכות חום מצוינת, משמש לריתוכי נקודה, אינסרטים וזרקנים בתבניות פלסטיק, מחליף את AMPCOLOY® 95 | בריליום קופר 0.5% במצב קשה, משמש לייצור אינסרטים לתבניות, ריתוכי נקודה | נתך נחושת קשה במיוחד שאינו מכיל בריליום, מתאים במיוחד לייצור אינסרטים לתבניות פלסטיק, מחליף את AMPCOLOY® 83 | בריליום קופר 2% במצב קשה, משמש לייצור אינסרטים לתבניות, חלקים אלקטרוניים, כלים לסביבה נפיצה, מוטות חליצה בתבניות הזרקת אלומיניום | ||
| תקן ריתוך RWMA | Class 2, CuCr1Zr | Class 3 | Class 3 | Class 4 | Class 4 | ||
| תקן CDA | C18150 C18200 C18400 |
- | C17500 C17510 |
- | C17200 | ||
| סוג | יחידה מידה | AMPCOLOY® 972 | |
|---|---|---|---|
| הרכב | Cr | % | 1.0 |
| Co | - | ||
| Be | - | ||
| Zr | 0.1 | ||
| Ni | - | ||
| Si | - | ||
| Others Max | 0.2 | ||
| Cu | יתרה | ||
| כח למתיחה Rm | MPa | 440 | |
| כוח כניעה Rm | MPa | 350 | |
| התארכות A5 | % | 18 | |
| מודול האלסטיות E | GPa | 120 | |
| קושי ברינל | HBW 10/3000 | 135 | |
| קושי רוקוול | HRC | 75 HRB | |
| משקל סגולי | g/cm³ | 8.9 | |
| מוליכות חשמלית | m / Ω·mm² | 51 | |
| מוליכות חום ב-20°C | W / m K | 320 | |
| מאפיינים ויישומים | נתך נחושת קשה, משמש לייצור אביזרים וגלגלים לריתוכי נקודה ותפר עבור נתכי פלדה וניקל | ||
| תקן ריתוך RWMA | Class 2, CuCr1Zr | ||
| תקן CDA | C18150 C18200 C18400 | ||
| סוג | יחידה מידה | AMPCOLOY® 940 | |
|---|---|---|---|
| הרכב | Cr | % | - |
| Co | - | ||
| Be | - | ||
| Zr | - | ||
| Ni | 2.5 | ||
| Si | 0.7 | ||
| Others Max | - | ||
| Cu | יתרה | ||
| כח למתיחה Rm | MPa | 648 | |
| כוח כניעה Rm | MPa | 496 | |
| התארכות A5 | % | 11 | |
| מודול האלסטיות E | GPa | 131 | |
| קושי ברינל | HBW 10/3000 | 210 | |
| קושי רוקוול | HRC | 95 HRB | |
| משקל סגולי | g/cm³ | 8.71 | |
| מוליכות חשמלית | m / Ω·mm² | 28 | |
| מוליכות חום ב-20°C | W / m K | 205 | |
| מאפיינים ויישומים | נתך נחושת קשה שאינו מכיל בריליום, מוליכות חום מצוינת, משמש לריתוכי נקודה, אינסרטים וזרקנים בתבניות פלסטיק, מחליף את AMPCOLOY® 95 | ||
| תקן ריתוך RWMA | Class 3 | ||
| תקן CDA | - | ||
| סוג | יחידה מידה | AMPCOLOY® 95 | |
|---|---|---|---|
| הרכב | Cr | % | - |
| Co | 2.0 Cobalt+Nickel | ||
| Be | 0.5 | ||
| Zr | - | ||
| Ni | - | ||
| Si | - | ||
| Others Max | 0.5 | ||
| Cu | יתרה | ||
| כח למתיחה Rm | MPa | 703 | |
| כוח כניעה Rm | MPa | 496 | |
| התארכות A5 | % | 17 | |
| מודול האלסטיות E | GPa | 130 | |
| קושי ברינל | HBW 10/3000 | 217 | |
| קושי רוקוול | HRC | 96 HRB | |
| משקל סגולי | g/cm³ | 8.75 | |
| מוליכות חשמלית | m / Ω·mm² | 30 | |
| מוליכות חום ב-20°C | W / m K | 220 | |
| מאפיינים ויישומים | בריליום קופר 0.5% במצב קשה, משמש לייצור אינסרטים לתבניות, ריתוכי נקודה | ||
| תקן ריתוך RWMA | Class 3 | ||
| תקן CDA | C17500 C17510 | ||
| סוג | יחידה מידה | AMPCOLOY® 944 | |
|---|---|---|---|
| הרכב | Cr | % | 1 |
| Co | - | ||
| Be | - | ||
| Zr | - | ||
| Ni | 7 | ||
| Si | 2 | ||
| Others Max | 0.5 | ||
| Cu | 90 | ||
| כח למתיחה Rm | MPa | 793 | |
| כוח כניעה Rm | MPa | 655 | |
| התארכות A5 | % | 4 | |
| מודול האלסטיות E | GPa | 135 | |
| קושי ברינל | HBW 10/3000 | 270 | |
| קושי רוקוול | HRC | 28 HRC | |
| משקל סגולי | g/cm³ | 8.69 | |
| מוליכות חשמלית | m / Ω·mm² | 17.4 | |
| מוליכות חום ב-20°C | W / m K | 156 | |
| מאפיינים ויישומים | נתך נחושת קשה במיוחד שאינו מכיל בריליום, מתאים במיוחד לייצור אינסרטים לתבניות פלסטיק, מחליף את AMPCOLOY® 83 | ||
| תקן ריתוך RWMA | Class 4 | ||
| תקן CDA | - | ||
| סוג | יחידה מידה | AMPCOLOY® 83 | |
|---|---|---|---|
| הרכב | Cr | % | - |
| Co | 0.5 Cobalt+Nickel | ||
| Be | 1.9 | ||
| Zr | - | ||
| Ni | - | ||
| Si | - | ||
| Others Max | 0.5 | ||
| Cu | יתרה | ||
| כח למתיחה Rm | MPa | 1140 | |
| כוח כניעה Rm | MPa | 1000 | |
| התארכות A5 | % | 5 | |
| מודול האלסטיות E | GPa | 128 | |
| קושי ברינל | HBW 10/3000 | 360 | |
| קושי רוקוול | HRC | 38 HRC | |
| משקל סגולי | g/cm³ | 8.26 | |
| מוליכות חשמלית | m / Ω·mm² | 12.8 | |
| מוליכות חום ב-20°C | W / m K | 106 | |
| מאפיינים ויישומים | בריליום קופר 2% במצב קשה, משמש לייצור אינסרטים לתבניות, חלקים אלקטרוניים, כלים לסביבה נפיצה, מוטות חליצה בתבניות הזרקת אלומיניום | ||
| תקן ריתוך RWMA | Class 4 | ||
| תקן CDA | C17200 | ||

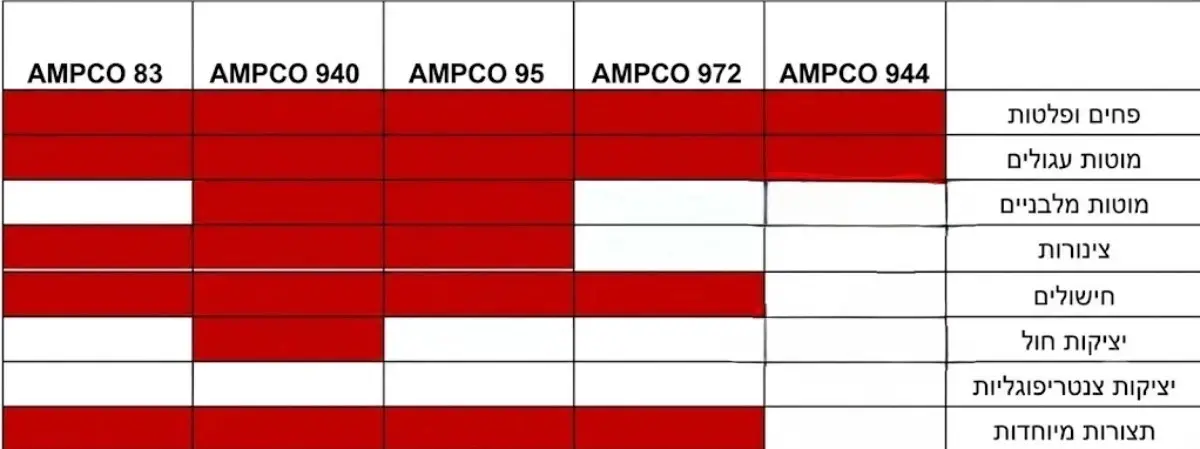

תצורות זמינות
| AMPCOLOY® 944 |
AMPCOLOY® 972 |
AMPCOLOY® 95 |
AMPCOLOY® 940 |
AMPCOLOY® 83 |
|
|---|---|---|---|---|---|
| פחים ופלטות | |||||
| מוטות עגולים | |||||
| מוטות מלבניים | |||||
| מוטות משושים |
*סוגים נוספים לפי דרישה – ראו קטלוג יצרן
שאלות ותשובת נפוצות
בריליום קופר היא סגסוגת נחושת המכילה אחוז קטן של בריליום (לרוב 0.5% עד 2%). שילוב זה יוצר חומר יוצא דופן המציע חוזק מכני גבוה מאוד (הדומה לפלדה), יחד עם הולכת חום וחשמל מצוינות. בנוסף, חומר זה אינו מפיק ניצוצות (Non-sparking) ולכן משמש לעיתים קרובות לייצור כלי עבודה לסביבות נפיצות, וכן לאינסרטים בתבניות ורכיבים אלקטרוניים.
נתכים אלו מתוכננים במיוחד לתעשיות הדורשות שילוב מנצח של קושי גבוה עם הולכת חום וחשמל טובה. השימושים הנפוצים ביותר כוללים: ייצור אינסרטים וזרקנים לתבניות פלסטיק, אלקטרודות וגלגלים לריתוכי נקודה ותפר, מוטות חליצה בתבניות הזרקת אלומיניום, ורכיבים ייעודיים בסביבות מאתגרות.
בהחלט. אנו מציעים נתכים כגון AMPCOLOY® 940 ו-AMPCOLOY® 944, אשר פותחו במיוחד ללא בריליום. נתכים אלו מספקים מוליכות חום מצוינת וקושי גבוה במיוחד, ומהווים תחליף מצוין ליישומים כמו אינסרטים לתבניות פלסטיק, בהם נדרשים ביצועים גבוהים ללא נוכחות בריליום.
כדי להתאים בצורה מושלמת לתהליכי העיבוד השבבי שלכם, נתכי הנחושת זמינים במגוון רחב של תצורות: פחים ופלטות, מוטות עגולים, מוטות מלבניים ומוטות משושים. בנוסף, קיימים סוגים ומידות נוספות לפי דרישה מהקטלוג של AMPCO METAL.
בריתוך נקודה (Resistance Welding) נדרשת מהאלקטרודה העברת זרם גבוה לצד עמידה בלחץ מכני ובלאי. נתכים כמו AMPCOLOY® 972 או 95 עומדים בתקני הריתוך המחמירים (RWMA Class 2/3/4) ומציעים שילוב אידיאלי של מוליכות שמונעת התחממות יתר, יחד עם קשיות המונעת את עיוות ראש האלקטרודה ומאריכה את חיי הכלי.
הבחירה תלויה בדרישות המדויקות של האפליקציה שלך – האם הדגש הוא על פיזור חום מקסימלי, קושי החומר למניעת שחיקה, או דרישות בטיחות (ללא ניצוצות/ללא בריליום). הצוות הטכני שלנו זמין לסייע לכם באפיון והתאמת החומר המדויק מתוך המפרט, כדי להבטיח ייצור יעיל ואיכותי. ניתן ליצור קשר טלפוני או להשאיר פרטים בטופס שבאתר.
